智能照明控制系統解決方案

1. 佳績智能照明控制系統概述

1.1系統概念

佳績(后稱GIGA-BUS) 智能照明控制系統采用國際統一的KNX/EIB總線標準。KNX/EIB 標準起源于歐洲，是智能樓宇電氣控制領域通用的國際標準，也是中國的國家標準。

中國標準 (GB/Z 20965 住宅和樓宇控制系統)

歐洲標準 (CENELEC EN 50090 和 CEN EN 13321-1)

美國標準 (ANSI/ASHRAE 135)

國際標準 (ISO/IEC 14543-3)

全球唯一的住宅和樓宇控制標準

1.2控制對象

- 燈光開關、調光                   - 電動窗簾、電動門窗、通風百葉、天窗

- 通風幕墻及遮陽系統控制     - 風機盤管

- VRV空調控制                     - 地暖

- 安防系統聯動                     - 噴泉、灌溉設備、水泵、排污泵等

- 氣象站控制                       - 各種末端電氣設備如電源插座等

- 中央電腦控制                     -  IPAD/智能手機控制

- 家庭影院控制                     - 背景音樂控制

- BA聯動

1.3  應用領域

- 辦公樓                     - 別墅                         - 酒店

- 住宅                       - 展覽場館                    - 地鐵

- 機場                       - 體育場館                    - 銀行

- 醫院                       - 學校                          - 商場

1.4  系統優點

2.佳績智能照明控制系統工作原理

2.1  系統部件

GIGA-BUS 系統從功能上可以分為：輸出單元，輸入單元、系統單元等三個部分。

各個元件通過專用的KNX總線（GIGA-C2208）手拉手連接，系統結構可以是樹形、星形或線形結構，組網靈活，但不能形成環形。

輸出單元： 負責接收輸入單元或系統指令并執行系統編程的控制命令，如開燈/關燈、調光、調節溫度、升降窗簾等，輸出單元安裝在在配電箱中，采用DIN 35mm標準導軌安裝。輸出單元主要由開關驅動器、窗簾驅動器、風機盤管驅動器等。

輸入單元：接收外界的指令，并將指令通過編程，轉換為可執行的孔子指令，通過總線發送給輸出單元的執行器，輸入單元包括：智能面板、人體感應器、溫控面板、觸摸屏等, 通常安裝在就近的現場墻面或中控室。

系統單元：為驅動器和輸入單元提供合適的工條件，編程環境，是組建系統不可缺少的部分，系統單元包括：系統電源、IP線路耦合器、KNX專用線纜、邏輯控制器、系統編程及中控界面軟件。

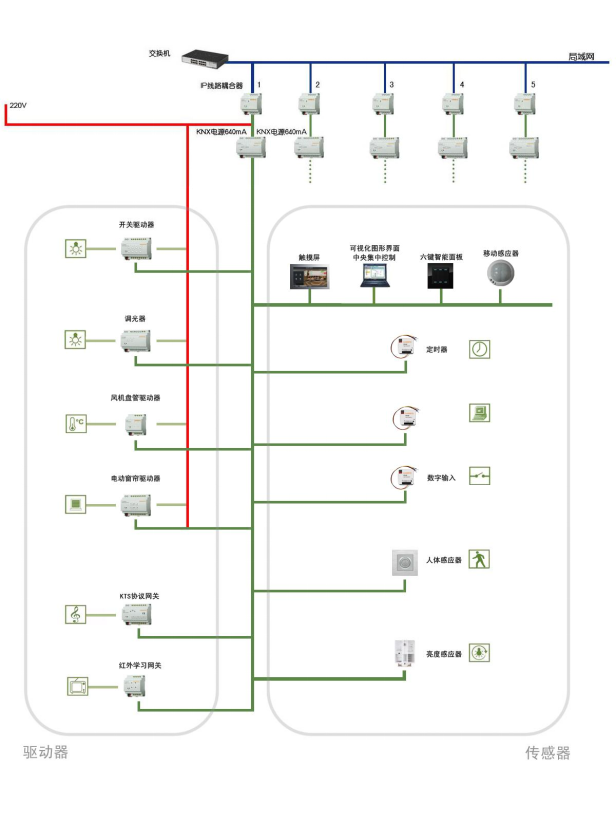

 2.2GIGA-BUS拓?fù)鋱D

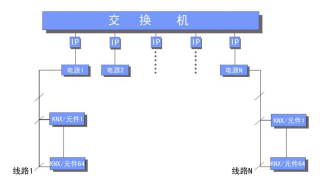

2.3  系統結構

GIGA-BUS 系統采用分布式總線結構，且通過IP線路耦合器對線路進行擴展。

- 一條支線由系統電源和最多64個總線元件 組成

- 每條支線電纜總和不超過1000米

- 任何兩個元件之間的總線電纜長度均不超過700米

- 電源到任何元件的總線電纜長度均不超過 350米

- 由于每一條支線通過IP線路耦合器進行擴展，因此支線的總數量N沒有限制

2.4 系統特點

1) 系統內傳感器和驅動器有獨立CPU，系統中任何傳感器和驅動器的損壞，不會影響到其它無程序關聯的系統設備的運行。設備維修和更換時，系統的其余部分可照常運行，維護保養方便。系統具有強大的可擴展性，對于功能的增加或控制回路的增加，只需掛接相應的元件，而無需改動系統內原有的元件和接線，便能達到要求。

2) 系統的控制回路為總線制，結構簡單，沒有大量總線電纜的敷設和繁雜的設計。驅動器及系統元件安

裝在強電箱內。現場傳感器（面板、感應器等）之間以及與強電箱內設備只需一條專用總線進行連接，總線采用SELV(30V 安全低電壓) 供電方式，安全可靠，操作方便。

3) 控制功能的修改方便靈活，只需少量的程序調整，不需要現場重新布線就可以實現。此外，通過有效的控制方式可節約能源，提高效率。例如：通過時鐘和光照控制設定，使系統自動運

行到最佳狀態，合理節約能源，方便管理和維護。

4) 所有驅動器及系統元件均為模數化產品，采用標準35mm 導軌安裝方式，安裝尺寸符合普通標準照明配電箱的規格?，F(xiàn)場智能面板及移動感應器采用國標86盒或VDE德標80底盒墻裝方式，施工簡單，控制功能變化更方便。

5) GIGA-BUS專用總線電纜本身具有雙層屏蔽能力，具備較強的防干擾功能。

3.佳績智能照明控制設備參數

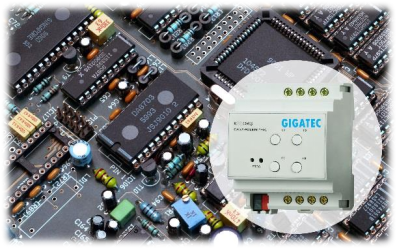

3.1  輸出單元

序號	產品名稱	產品型號	參數描述	產品外觀
1	4路10A開關驅動動器	GIGA-410S	4路 10A 模數4P
2	4路16A開關驅動動器	GIGA-416S	4路 16A 模數4P
3	8路10A開關驅動動器	GIGA-810S	8路 10A 模數6P
4	8路16A開關驅動動器	GIGA-816S	8路 16A 模數6P
5	12路10A開關驅動動器	GIGA-1210S	12路 10A 模數6P
6	12路16A開關驅動動器	GIGA-1216S	12路 16A 模數6P
7	1路 0-10V 調光驅動帶繼電器開關 （10A）	GIGA-1010D	1路0-10V DIM 10A 模數4P
8	3路1000W可控硅前沿調光器	GIGA-3010D	3路0-10V DIM 10A 模數6P
9	2路300W可控硅前沿調光器	GIGA-2300D	2路300W  DIM 模數4P
10	3路1000W可控硅前沿調光器	GIGA-31KD	3路1KW  DIM 模數4P
11	4路窗簾驅動模塊	GIGA-04C	用于對窗簾、投影幕布等具有升降開合功能的電機進行控制。配合光亮度傳感器(GIGA-2TLS)可進行光照度聯動，也可以配合HVAC進行室內溫度控制等
12	8路窗簾驅動模塊	GIGA-04C	用于對窗簾、投影幕布等具有升降開合功能的電機進行控制。配合光亮度傳感器(GIGA-2TLS)可進行光照度聯動，也可以配合HVAC進行室內溫度控制等
13	閥門驅動模塊	GIGA-2F	兩管制風機盤管驅動器能對2管制的風機盤管進行制，具有風 速互鎖功能?？刂聘?、中、低三 檔風速和水閥門

3.2  輸入單元

序號	產品名稱	產品型號	參數描述	產品外觀
1	二鍵智能面板	GIGA-2KS
2	四鍵智能面板	GIGA-4KS
3	六鍵智能面板	GIGA-6KS
4	八鍵智能面板	GIGA-8KS
5	溫控面板	GIGA-1TC
6	光照/溫度二合一感應器	GIGA-2TLS	兩通道，分別探測光照度（1-65000Lux）和溫度（-50到125度）。支持吸頂安裝（86盒）和側墻（86盒）安裝兩種安裝方式
7	紅外雙鑒人體感應器	GIGA-2MLS-T	人體感應器，吸頂安裝，可調節亮度感應值和延遲時間
8	帶恒照度功能人體感應器	GIGA-2MLS-T	人體感應器，側墻安裝，可調節亮度感應值和延遲時間

3.3  系統單元

序號	產品名稱	產品型號	參數描述	產品外觀
1	DC 640mA電源模塊	GIGA-640P	220AV/DC640mA  模數6P
2	IP線路耦合器	GIGA-IPC	線路耦合器
3	邏輯控制模塊	GIGA-102L	8個獨立通道, 可實現邏輯與/邏輯或/邏輯非/邏輯與、 非/邏輯或非
4	USB數據接口	GIGA-USB	通過USB接口實現PC機與GIGA-BUS系統的通信及與其它產品或系統連接
5	系統編程軟件	ETL
6	系統中控界面軟件	G1KNXPRO	中文界面，多種語言支持，可控制燈光、窗簾、 空調、地暖等設備，并能與可視對講、背景音樂、安防等系統聯動使用（配合GIGA-網關產品使用） 沒有限制
7	智能網關：IP/RS232、485	GIGA-0-CMCOM	單串口網關，客戶定制型協議串口網關，1個RS232或者RS485可選。用于標準協議無法實現的網關功能，比如Modbus RTU與BA集成等。定制網關無需調試
8	智能網關：IP/RS232、485、KNX	GIGA-0-KTCOM	單串口網關，KNX串口透傳，將KNX信號與串口信號按照定義好的格式互轉。網關支持通用標準串口協議，可與快思聰，塞萬特，AMX，快捷等中控系統集成
9	單接口IP邏輯網關	GIGA-0-IP-LOGIC	單接口IP邏輯網關，支持時間控制功能，邏輯控制。如用于定時數量比較多的時間控制，或者用于遠程調試 ；1個KNX接口  1個IP口僅用于網關調試；含邏輯/數據轉換/場景/延時等
10	復合型網關	GIGA-1	（標準版），多接口同時支持，多協議同時運行
11	復合型網關	GIGA-2	復合型網關（專業版），多接口同時支持，多協議同時運行

4、佳績智能照明控制在項目上設計解決方案

4.1 星級酒店解決方案

公共區域

1) 主要控制大堂、電梯廳、走廊、樓梯的照明，系統設置相應的照明場景控制以適應不同的燈光效果需求，如迎賓場景、營業場景、節日場景、夜間場景等。可以將大堂和走廊等位置的燈光間隔組成回路，以實現節能。

2) 在大堂、大堂吧、宴會廳及多功能廳等區域設置智能控制面板或液晶觸摸屏進行場景切換以適應不同應用場合的各種需求

客房

1) 控制客房燈光、窗簾、空調、電視等設備，功能強大，安裝方便。

2) 酒店客房面板既可以采用智能面板進行控制，也可以用普通復位開關實現聯動。

3) 與IC門鎖或插卡取電聯動控制。

4) 中央監控主機實時監視每個房間的溫度、窗簾、燈光狀態，有人/無人、清掃服務、請勿打擾狀態等。

5) 空調系統可與窗磁聯動，當客人打開窗戶后自動關閉空調。

6) 系統可以集成到酒店客房管理系統中，進行聯動控制，例如客人在前臺Check in后，系統自動將相應客房空調溫度調節至舒適模式。酒店管理人員也可以通過客房管理系統監控各個房間的入住狀態及服務信息等。

7) 系統具備強制邏輯功能：當客人點擊睡眠模式后，所有的墻面按鍵都變?yōu)槠鹨鼓Ｊ竭@一個功能，方便用戶起夜時使用；當用戶按完起夜模式后，所有按鍵同時恢復為原有功能。

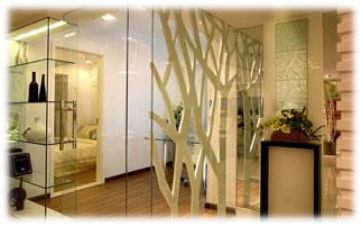

4.2 個人住宅解決方案

大門 、 玄關

1) 大門入口安裝移動感應器，天黑后發揮人體感應功能，有人自動開燈，人走熄燈

2) 玄關處安裝玻璃觸控面板，當您離開家的時候，離家場景可以關閉所有電氣設備，比如燈，空調，待機的設備，音樂等，一鍵關閉，不需要再擔心忘記關閉住宅用電設備

客廳

1) 通過觸摸屏和IPad,您可以實現對整個住宅全部電氣設備的遠程控制，同時在相應位置安裝智能面板，實現就地控制，在客廳推薦使用場景有：

2) 觀影模式 - 自動打開電視，燈光調暗，窗簾關閉，空調根據室內溫度自動開啟，音響開啟。

3) 會客模式 - 客廳、走廊的燈光全部開啟，并將燈光亮度調至80%；空調開啟，客廳窗簾關閉

4) 休閑模式 - 客廳的燈光營造聚會氣氛，背景音樂播放優美的旋律。

5) 度假模式 - 在晚上8點到10點，客廳、走廊的燈光選擇性開啟，模擬家中有人狀態。

6) 離開模式 - 關閉客廳燈光和其它用電設備，并打開去臥室的走廊燈光。

餐廳

餐廳內安裝可調光智能面板，對區域內的燈光、電動窗簾、空調等進行控制?？梢詾槟鸂I造一個溫馨的就餐環境，在客廳推薦使用場景有：

1) 燭光晚餐模式 - 窗簾全部關閉，射燈亮度調到30%，背景音樂開始播放，營造一個燭光晚餐的氛圍。

2) 生日/節日模式 -窗簾全部關閉，僅有燈帶開啟，背景音樂開始播放，營造歡慶的氛圍。

廚房

除了控制常用的燈光照明外，還可以對水、煤氣進行監控，發現異常可以立刻通知主人或者物管。同時遠程控制功能可以方便主人在外隨時打開微波爐，電飯煲等設備。

臥室

臥室內安裝智能面板，同時可選擇配備IPAD、紅外遙控器等，可以通       過它們對臥室區域內的燈光、電動窗簾、電動窗戶、空調、電視等的開關控制。推薦的場景有：

1) 閱讀模式 - 床頭燈會自動調節到80%的亮度，其他燈光設備將關閉，為主人營造一個良好的閱讀氛圍。

2) 睡眠模式 - 整個房間的燈光和電氣設備全部關閉，安防監控系統開始運作。

3) 起夜模式 - 打開起夜模式，腳燈、過道燈和廁所燈將自動打開，通風系統自動開啟；當入廁完畢，只要回到床上，三分鐘之后進入睡眠模式，同時為主人創造一個安心入睡的環境。

4) 起床模式 - 清晨定時自動打開窗簾和燈光，背景音樂代替鬧鈴將您喚醒。

衛生間 、 浴室

衛生間內安裝人體感應器，方便人來自動開啟燈光和換氣扇，人走延時自動關閉。同時還可以通過手機網絡等遠程控制浴缸與桑拿，方便主人到家即可以進行按摩放松。推薦的場景是：

洗浴模式 :洗浴按摩的同時開啟背景音樂。

走廊、樓梯

在樓梯前廳、走廊等處安裝移動感應器，可以達到低于一定光照度下有人開燈，無人關燈的效果，既節約了能源又給人以人性化的體驗，為主人或客人出入提供方便。

4.3 博物館解決方案

1) 通過中控系統、現場面板及人體感應器管理博物館內的所有照明設備。分別在準備時段、營運時段、清場時段、閉館時段定義不同的照明模式。

2) 普通展區的照明采用開關控制方式。在無人的展區僅開啟基本照明，有人進入時，通過人體感應器自動啟動參觀照明模式。

3) 對重要展區的照明采用調光控制方式。當有人接近藏品或展柜時，系統將燈光適度調亮，無人時自動調暗。閉館時關閉照明。光線變化緩慢柔和。

4) 根據特殊區域的展示要求，可通過現場安裝的面板切換所需要的燈光效果。墻上安裝面板具有防誤操作功能，展覽運營時段館內墻上面板被系統強行鎖死，以避免游人觀眾誤操作；清場后維保期間面板被激活，由工作人員操作控制。

5) 控制館內各區域的室溫。根據各功能區域（如儲物區，展覽區，通道，游人休息區等）對溫度的不同要求，把各區域的溫度控制在適當?shù)姆秶畠?nèi)。實現提供宜人的參觀環境，適宜的溫度，以延緩藏品的老化，充分節能。

4.4 醫院解決方案

通過設置在病房床頭墻面上的智能面板，控制病房內溫度，殺菌燈，燈光開關、調光，電動窗簾開合、調角；總開關，衛生間燈光及排風扇等；并可設置會診場景、休息場景、會客等場景。

1) 通過紅外遙控器對病房照明及空調進行控制。

2) 智能面板可對風機盤管自動控制，當室內溫度接近設定溫度時，自動將風速由高調節至低，使室內溫度始終保持在設定

3) 溫度左右，既節能又舒適。智能面板通過控制散熱片進行暖氣控制。

4) 病房走廊照明可結合光線傳感器、時間控制器自動打開；在深夜照度要求很低情況下，地?zé)糇詣?dòng)開啟，走廊頂燈自動關閉。

5) 在醫院的其他區域如診療室、藥劑室、敞開式辦公區也可以應用恒照度控制、人體感應控制，使區域內不會因?yàn)榄h(huán)境光的變化而忽明忽暗。

6) 夏天陽光強烈時，系統自動關閉病房窗簾；冬天時，系統自動打開窗簾，讓溫暖陽光照進來。

7) 夜間病人入睡后，護士站人員可以在中控室通過控制病房內風機盤管和地暖/散熱片設置使病房保持在不同的溫度。這樣可以按照治療需要照顧不同類型病人。如嬰兒溫度高些，燒傷病人溫度低些等，實現人性化的溫度控制。

8) 當病人在住院登記處登記后，管理人員可遠程控制，將相應病房的燈光/窗簾/空調調節至住院模式。當病人辦理出院手續后，管理人員將該病房遠程恢復至空置模式。

9) 中央控制室可以顯示和控制每間病房的實際溫度和設定溫度，可設定各病房可調節的上下限，同時病房的空調還可與門窗聯動，當陽臺門、窗戶被打開后，可自動將空調關閉，充分節能。

4.5 機場、車站解決方案

1) 系統控制進、出港大廳、候機廳區域的燈光開閉、調光、遮陽設備、電動天窗、空調、電源插座、廣告、指示燈等。

2) 分時段設定候機廳內不同燈光場景和區域性地開啟空調。

3) 系統通過光線感應對燈光、窗簾、空調進行綜合控制實現最大限度的節能。

4) 安裝在樓頂?shù)臍庀笳靖鶕?jù)外部的氣象條件自動控制和保護幕墻設備。

5) 候機樓大空間照明在更換燈具時維修難度大、維護成本高。通過計時計次功能預先判斷燈具的損壞情況，便于統一備貨、制定維護流程，既能即時維護又能節省大量的人工維護成本。

6) 通過GIGA-網關等方式采集經過樓控系統分析過后信號的與航顯系統進行聯動。

7) 與消防聯動，在出現消防報警時，實現公共區域燈光強切或強點功能，啟動緊急照明控制。

8) 系統監測重要照明回路，保證故障時候即時顯示在中央控制主機上，提醒及時檢查維修。

9) 配電系統采取防雷措施,并在總線上安裝防雷元件,防止雷擊對智能元件的破壞。

4.6 體育場館解決方案

1) 中控系統通過分區圖形化界面顯示和集中監控場館各個區域的燈光、電動遮陽、排水泵和排風設備等。

2) 系統通過觸摸屏或智能面板完成各種模式的一鍵式切換：如訓練模式、非轉播比賽模式、田徑比賽轉播模式，國際高清足球比賽轉播模式等。

3) 系統檢測照明回路開關次數、時間累計、電流、電壓等。 根據燈具的使用壽命提前提醒維保人員備貨，以便更換即將報廢的燈具。

4) 系統電流檢測功能監測回路故障、負載電流量、回路跳閘等故障，并自動報警，使得場館的控制系統得到最有效可靠的運行保障。

5) 當高壓鹵素?zé)舻然芈吩陉P(guān)閉后，系統設定延時啟動功能，避免昂貴燈具的損壞。

6) 開關驅動器具有手動撥鈕開關，便于線路檢修及總線系統故障時手動操作。

7) 系統控制的最小單元為一盞燈，相鄰的燈應接在不同的相位上，以防止頻閃效應。

8) 系統采用順序延時開燈模式，防止全部燈具一起啟動對電網的瞬間沖擊。

9) 與消防聯動，在出現消防報警時，系統強行關閉公共區域正常照明，啟動應急照明控制。

4.7 辦公樓解決方案

大廳 、 電梯廳 、 公共走道 、 衛生間

1) 根據實際要求通過安裝在各個區域的智能面板實現對燈光開/關、調光；空調開/關、溫度調節；窗簾升/降/停/百葉角度調整以及場景切換等控制。

2) 系統自動按照預設的運行時間完成燈光、空調的控制，滿足上班、下班、深夜巡更等時間段對燈光照度的要求。系統提供時間點、時間段以及周、月、年度特殊節假日定時功能。通過定時功能確保在非正常工作時間內的最小能源消耗。在日常運行模式下還可以分時段來交替開啟不同的燈光回路，延長燈具使用壽命，節約燈具的維護成本。

3) 通過人體移動感應控制的方式實現有人開燈、無人延時關燈。節假日期間系統自動將樓層燈光轉換為移動感應模式，真正做到有人開燈、無人關燈，并提供安?；菊彰?。

4) 通過光感應控制方式控制門、窗、公共通道采光較好部位的燈光，真正做到充分利用自然光線，在自然光照度足夠的情況下關閉照明，最大限度節能。

5) 電梯廳、公共通道可不設控制面板,采用集中控制和時間控制模式,在天花附近設置商用溫控器,可集中進行溫度設定,并根據人流情況定時開關空調。

6) 夏天，系統自動調節電動遮陽設備，遮擋陽光的強烈直射，保持室內相對較低的溫度。冬天則充分利用太陽光線的照射提高室內溫度，減少空調系統的能耗。通過燈光、窗簾、空調的綜合控制實現最大限度的節能。

7) 通過人體感應器，系統在有人使用衛生間時，自動打開燈光、空調及換氣扇；無人使用時，自動關閉

8) 燈光和空調，延時關閉換氣扇，以便達到足夠的換氣時間。

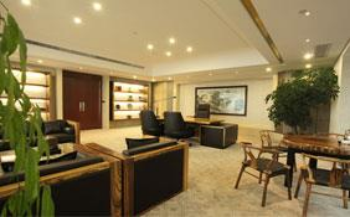

經理辦公室

1) 通過設置在門廳的人體感應器自動開啟燈光進入歡迎模式。

2) 系統自動探測房間內濕度值，自動啟動除濕設備。

3) 通過智能面板或手持紅外遙控器可自行調節燈光亮度、窗簾角度等，自由切換場景控制，如工作模式、會客模式、

4) 休息模式等，也可啟用/停用門廳人體感應器。

5) 系統自動調節室內照明、窗簾、溫度、濕度，使環境永遠保持一個舒適的數值，確保穩定、舒適的辦公環境。

6) 系統可實現恒照度控制，當外部光線較弱時，自動調亮燈光，當外部光線較強時，自動調弱燈光，使辦公桌保持一個恒定的照度值。

會議室 、 多功能廳

1) 通過現場設置的智能面板、彩色觸摸屏控制燈光、空調、電動窗簾及投影幕布等設備、實現各種場景一鍵式切換控制，如準備場景、會議場景、投影場景、結束場景等。

2) 當大會議室被分割為各獨立小間時，安裝在各個不同分區的智能面板能獨立對該區域的燈光、窗簾、溫度進行控制，互相之間不會干擾。
